Режим Интерактивного Редактирования Рельефа


Вы увидите, что трехмерная модель рельефа была загружена и отображается в окне трехмерного вида. Заданное по умолчанию направление просмотра, загруженного трехмерного рельефа - изометрический вид.

1. Из окна управления выберите 3D View.

2. Нажмите иконку View Down Z (Вид Сверху по Z).

View Down Z (Вид Сверху по Z)

3. Нажмите иконку Sculpting (Скульптор) на инструментальной панели Relief Editing (Редактирование Рельефа).

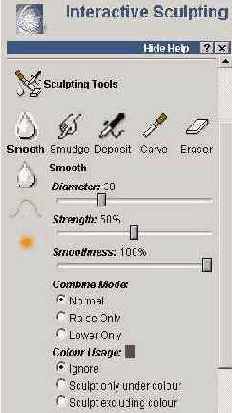

Появится инструментальная панель Sculpting (Скульптор) и открывается диалоговое окно Interactive Sculpting (Скульптор). Рельеф теперь готов к редактированию.

Sculpting (Скульптор)

Контур кисти будет отображаться красным цветом в том месте, где кисть касается поверхности рельефа. Обратите внимание, как привязка кисти на рельефе такая же, как и у реального трехмерного рельефа. Координаты X, Y и Z отображаются в левой нижней части экрана.

1. В области Brush Definition (Задание Кисти) окна задайте следующие параметры:

Size (Размер) - 10

Strength (Усилие) - 100

Smoothness (Плавность) - 50

2. Теперь поместите курсор над рельефом медвежонка Тэдди в области ушей, нажмите левую кнопку мыши и, удерживая ее, перемещайте курсор. Вы будете видеть, как изменяется форма уха в зависимости от количества проходов кисти по рельефу в этом месте. Поэкспериментируйте, используя различные размеры кисти, усилие и плавность.

Обратите внимание, инструменты интерактивного редактирования рельефа могут использоваться в любое время при создании трехмерной модели и модель при этом может быть ориентирована в любом положении.

Вы имеете возможность отменить любые изменения, которые были произведены с рельефом. Кнопка Cancel (Отмена) приводит к выходу из режима интерактивного редактирования и возврат назад к первоначальному рельефу, без сохранения изменений. Кнопка Apply (Применить) заменит первоначальный рельеф новым рельефом, который будет содержать все изменения. Пользователь останется в режиме интерактивного редактирования рельефа.

Примечание! После использования кнопки Apply (Применить) Вы не сможете возвратиться назад к первоначальной модели рельефа. Кнопка Finish (Завершить) сохранит изменения, которые Вы сделали, заменяя первоначальный рельеф новой изменяемой моделью с последующим выходом из окна режима интерактивного редактирования рельефа.
